הנחיות לדגם שלכם
החלפת טונר ושמירת התוףפעולה 1 מתוך 9
ודאו שיש לכם חלק שאושר לדגם
טונר חדש בתוך יחידת התוף הקיימת
לפני שפותחים את המדפסת, ודאו שיש ברשותכם מחסנית טונר שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
לפני שממשיכיםהחלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 16, 200 / 1.4 / consumables package instructions; 10 / correct replacement unit
בדיקת מקור: 2026-10-17
למי מתאים המדריך?
יש ברשותכם טונר שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ההוראות מבוססות על מדריך ההפעלה של המדפסת. לא בוצעה בדיקה במדפסת אמיתית.
יש ברשותכם טונר שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ודאו שיש לכם חלק שאושר לדגם
לפני שפותחים את המדפסת, ודאו שיש ברשותכם מחסנית טונר שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
לפני שממשיכיםהחלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 16, 200 / 1.4 / consumables package instructions; 10 / correct replacement unit
בדיקת מקור: 2026-10-17
פתחו את המכסה הקדמי
אם יש עשן, ריח או חום חריג או נזק — הפסיקו שימוש, כבו ונתקו ופנו לשירות. אין להמשיך במסלול החלפת מתכלה.
בסעיף ההחלפה היצרן מציין שהמדפסת מופעלת. פתחו את המכסה הקדמי בלבד.
לפני שממשיכיםהמכסה הקדמי פתוח.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 200, 13 / 10.1 / steps 1–2; 1.3 safety
בדיקת מקור: 2026-10-17
הוציאו את מכלול הטונר והתוף
אוחזים בידיות ובמסגרת בלבד; אין לגעת בגליל התוף, בגליל הפיתוח או במגעים. אין להשתמש בכלי, לנקות רכיב פנימי או לשאוב טונר בשואב ביתי.
אחזו בידית ושלפו את מכלול הטונר והתוף מהחזית. הניחו אותו על משטח ישר.
שחררו את המחסנית באמצעות מנוף השחרור שבמסגרת והוציאו אותה מיחידת התוף. אם אינכם מזהים את המנוף או שהחלק מתנגד, עצרו. שמרו את יחידת התוף הקיימת.
לפני שממשיכיםהמחסנית מופרדת מיחידת התוף.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 201 / 10.1 / step 4 and illustration
בדיקת מקור: 2026-10-17
פתחו את אריזת הטונר החדש
פתחו את האריזה של מחסנית הטונר החדשה שאושרה לדגם. השאירו את התוף הקיים לשימוש בהמשך.
לפני שממשיכיםהחלק החדש זוהה ונפתח.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 201 / 10.1 / step 5
בדיקת מקור: 2026-10-17

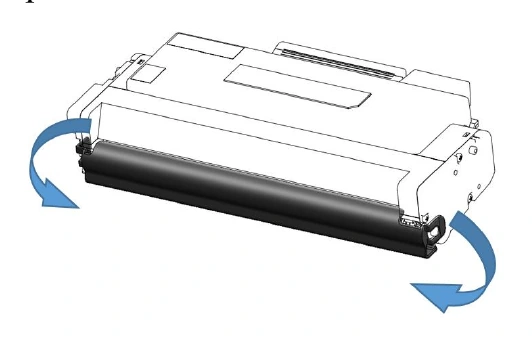

הסירו את מגן הטונר וסרט האיטום
אוחזים בידיות ובמסגרת בלבד; אין לגעת בגליל התוף, בגליל הפיתוח או במגעים. אין להשתמש בכלי, לנקות רכיב פנימי או לשאוב טונר בשואב ביתי.
הסירו את כיסוי המגן ומשכו החוצה את סרט האיטום של הטונר החדש. אם המגן או הסרט אינם מזוהים, אל תנחשו.
לפני שממשיכיםחומרי ההגנה שצוינו הוסרו.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 201, 202 / 10.1 / steps 6–7
בדיקת מקור: 2026-10-17
חברו את הטונר למסגרת התוף
הכניסו את מחסנית הטונר החדשה לתוך יחידת התוף הקיימת עד לנעילה וקליק. ודאו שהמחסנית אינה רופפת.
לפני שממשיכיםהמחסנית נעולה במסגרת.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 202 / 10.1 / step 8
בדיקת מקור: 2026-10-17
החזירו את המכלול למדפסת
החזירו את מכלול הטונר והתוף למקומו במדפסת. אם אינו נכנס בקלות, עצרו במקום להפעיל כוח.
לפני שממשיכיםהמכלול יושב במקומו.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 202 / 10.1 / step 9
בדיקת מקור: 2026-10-17
סגרו את המכסה הקדמי
סגרו את המכסה הקדמי. לא מבצעים איפוס מונה או Reset כחלק מהמסלול.
לפני שממשיכיםהמכסה הקדמי סגור.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 203 / 10.1 / step 10
בדיקת מקור: 2026-10-17
ההחלפה הסתיימה ללא תקלה?
ודאו שהמכסה נסגר ושהמכשיר אינו מציג עדיין את התקלה שבגללה החלפתם. אם התקלה נשארה, אין לבצע איפוס או ניקוי פנימי.
לפני שממשיכיםהחלק מותקן ולא נשארה אותה תקלה.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 203 / 10.1 / finish
בדיקת מקור: 2026-10-17
כל שלבי המדריך ומקורותיהם
החלפת טונר ושמירת התוף
לקריאה לפני ביצוע: ההנחיות מיועדות לדגם AS-MFP1030DNW. אין לדלג על התנאים או על אזהרות הבטיחות.
טונר חדש בתוך יחידת התוף הקיימת
לפני שמתחילים
יש ברשותכם טונר שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ודאו שיש לכם חלק שאושר לדגם
לפני שפותחים את המדפסת, ודאו שיש ברשותכם מחסנית טונר שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
בדיקת השלמה: החלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
