הנחיות לדגם שלכם
החלפת יחידת התוף בלבדפעולה 1 מתוך 9
ודאו שיש לכם חלק שאושר לדגם
יחידת תוף חדשה עם מחסנית הטונר הקיימת
לפני שפותחים את המדפסת, ודאו שיש ברשותכם יחידת תוף שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
לפני שממשיכיםהחלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 16, 203 / 1.4 / consumables package instructions; 10 / correct replacement unit
בדיקת מקור: 2026-10-17
למי מתאים המדריך?
יש ברשותכם יחידת תוף שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ההוראות מבוססות על מדריך ההפעלה של המדפסת. לא בוצעה בדיקה במדפסת אמיתית.
יש ברשותכם יחידת תוף שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ודאו שיש לכם חלק שאושר לדגם
לפני שפותחים את המדפסת, ודאו שיש ברשותכם יחידת תוף שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
לפני שממשיכיםהחלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 16, 203 / 1.4 / consumables package instructions; 10 / correct replacement unit
בדיקת מקור: 2026-10-17

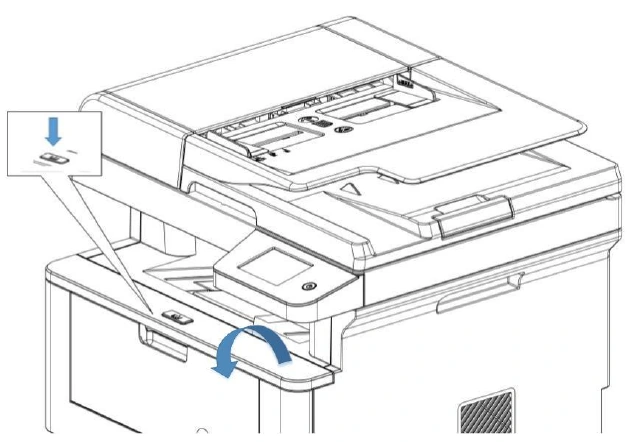

פתחו את המכסה הקדמי
אם יש עשן, ריח או חום חריג או נזק — הפסיקו שימוש, כבו ונתקו ופנו לשירות. אין להמשיך במסלול החלפת מתכלה.
בסעיף ההחלפה היצרן מציין שהמדפסת מופעלת. פתחו את המכסה הקדמי בלבד.
לפני שממשיכיםהמכסה הקדמי פתוח.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 203, 13 / 10.2 / steps 1–2; 1.3 safety
בדיקת מקור: 2026-10-17

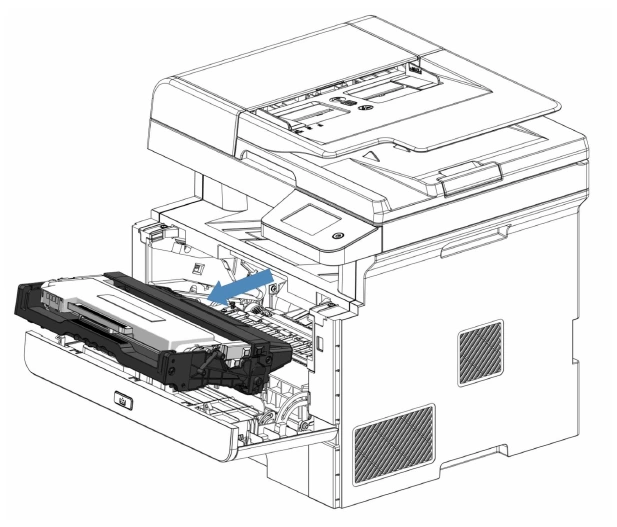

הוציאו את מכלול הטונר והתוף
אוחזים בידיות ובמסגרת בלבד; אין לגעת בגליל התוף, בגליל הפיתוח או במגעים. אין להשתמש בכלי, לנקות רכיב פנימי או לשאוב טונר בשואב ביתי.
אחזו בידית ושלפו את מכלול הטונר והתוף מהחזית. הניחו אותו על משטח ישר.

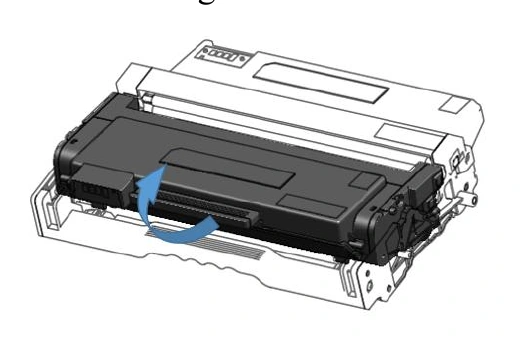

שחררו את המחסנית באמצעות מנוף השחרור שבמסגרת והוציאו אותה מיחידת התוף. אם אינכם מזהים את המנוף או שהחלק מתנגד, עצרו. שמרו את מחסנית הטונר הקיימת להעברה לתוף החדש.
לפני שממשיכיםהמחסנית מופרדת מיחידת התוף.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 204 / 10.2 / step 4 and illustration
בדיקת מקור: 2026-10-17
פתחו את אריזת התוף החדש
פתחו את האריזה של יחידת התוף החדשה שאושרה לדגם. השאירו את הטונר הקיים לשימוש בהמשך.
לפני שממשיכיםהחלק החדש זוהה ונפתח.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 204 / 10.2 / step 5
בדיקת מקור: 2026-10-17

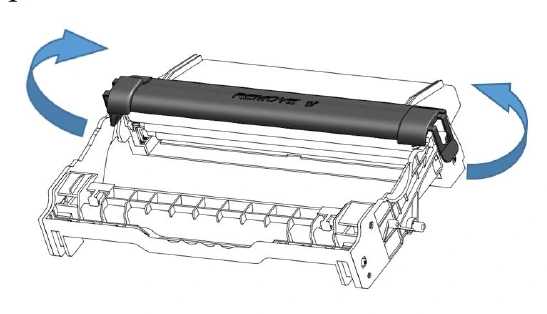

הסירו את מגן התוף ונייר הבידוד
אוחזים בידיות ובמסגרת בלבד; אין לגעת בגליל התוף, בגליל הפיתוח או במגעים. אין להשתמש בכלי, לנקות רכיב פנימי או לשאוב טונר בשואב ביתי.
הסירו את כיסוי המגן ואחריו את נייר הבידוד של יחידת התוף החדשה. אל תיגעו בגליל החשוף.
לפני שממשיכיםחומרי ההגנה שצוינו הוסרו.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 204 / 10.2 / step 6
בדיקת מקור: 2026-10-17

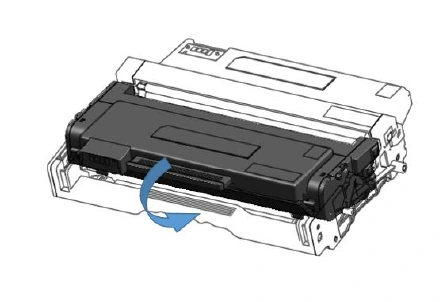

חברו את הטונר למסגרת התוף
הכניסו את מחסנית הטונר הקיימת לתוך יחידת התוף החדשה עד לנעילה וקליק. ודאו שהמחסנית אינה רופפת.
לפני שממשיכיםהמחסנית נעולה במסגרת.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 205 / 10.2 / step 7
בדיקת מקור: 2026-10-17
החזירו את המכלול למדפסת
החזירו את מכלול הטונר והתוף למקומו במדפסת. אם אינו נכנס בקלות, עצרו במקום להפעיל כוח.
לפני שממשיכיםהמכלול יושב במקומו.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 205 / 10.2 / step 8
בדיקת מקור: 2026-10-17
סגרו את המכסה הקדמי
סגרו את המכסה הקדמי. לא מבצעים איפוס מונה או Reset כחלק מהמסלול.
לפני שממשיכיםהמכסה הקדמי סגור.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 206 / 10.2 / step 9
בדיקת מקור: 2026-10-17
ההחלפה הסתיימה ללא תקלה?
ודאו שהמכסה נסגר ושהמכשיר אינו מציג עדיין את התקלה שבגללה החלפתם. אם התקלה נשארה, אין לבצע איפוס או ניקוי פנימי.
לפני שממשיכיםהחלק מותקן ולא נשארה אותה תקלה.
מקור ההנחיה
AS-MFP1030DNW — מדריך ההפעלה
PDF 206 / 10.2 / finish
בדיקת מקור: 2026-10-17
כל שלבי המדריך ומקורותיהם
החלפת יחידת התוף בלבד
לקריאה לפני ביצוע: ההנחיות מיועדות לדגם AS-MFP1030DNW. אין לדלג על התנאים או על אזהרות הבטיחות.
יחידת תוף חדשה עם מחסנית הטונר הקיימת
לפני שמתחילים
יש ברשותכם יחידת תוף שאושר לדגם המדויק. אם אינכם יודעים איזה חלק נדרש, פנו לזיהוי לפני ההוצאה.
ודאו שיש לכם חלק שאושר לדגם
לפני שפותחים את המדפסת, ודאו שיש ברשותכם יחידת תוף שאושרה לדגם המדויק שבחרתם. אם אינכם בטוחים בהתאמה או שאין חלק חדש, בחרו שלא הצלחתם ונמשיך לזיהוי עם הצוות. אין לבחור לפי דגם דומה.
בדיקת השלמה: החלק החדש זוהה ואושר לדגם הזה, והוא נמצא ברשותכם.
שחררו את המחסנית באמצעות מנוף השחרור שבמסגרת והוציאו אותה מיחידת התוף. אם אינכם מזהים את המנוף או שהחלק מתנגד, עצרו. שמרו את מחסנית הטונר הקיימת להעברה לתוף החדש.
