ASTA-MFP1022NWמדפסת משולבת · הדפסה, סריקה וצילום
הנחיות לדגם שלכם

הכנת המדפסת להפעלה ראשונהפעולה 1 מתוך 8

כשהמדפסת מנותקת, פתחו את המכסה העליון

השאירו את המדפסת מנותקת מהחשמל. אין לפתוח כיסוי בעזרת כלי עבודה או לפרק רכיבים פנימיים.

ודאו שכבל החשמל מנותק. הרימו בעדינות את המכסה העליון של המדפסת.

לפני שממשיכיםהמדפסת מנותקת והמכסה העליון פתוח.

פתיחת המכסה העליון בהכנה הראשונה, רק כשהמדפסת מנותקת כפי שנדרש בפעולה.
פתיחת המכסה העליון בהכנה הראשונה, רק כשהמדפסת מנותקת כפי שנדרש בפעולה.מדריך המשתמש המקורי · עמוד 33
מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 33, 15 / 4.1 / step 1; 1.3 Operational Safety

    בדיקת מקור: 2026-10-17
למי מתאים המדריך?
  • מדפסת חדשה, מנותקת מהחשמל, על משטח יציב.
  • שקע מוארק תקין וכבל החשמל שסופק. אין להשתמש בכבל פגום.

ההוראות מבוססות על מדריך ההפעלה של המדפסת. לא בוצעה בדיקה במדפסת אמיתית.

כל השלבים והבחירות
  1. 1כשהמדפסת מנותקת, פתחו את המכסה העליון
  2. 2הוציאו את כרית האריזה וסגרו את המכסה
  3. 3פתחו את מגש הנייר הקדמי
  4. 4התאימו את מובילי הנייר
  5. 5הניחו את הנייר כשהצד להדפסה למעלה
  6. 6בדקו את סימון המקסימום
  7. 7פתחו את תומך הפלט
  8. 8חברו לחשמל והפעילו
צריכים עזרה מהצוות?

הכנת המדפסת להפעלה ראשונה · ASTA-MFP1022NW

  • מדפסת חדשה, מנותקת מהחשמל, על משטח יציב.
  • שקע מוארק תקין וכבל החשמל שסופק. אין להשתמש בכבל פגום.

כשהמדפסת מנותקת, פתחו את המכסה העליון

השאירו את המדפסת מנותקת מהחשמל. אין לפתוח כיסוי בעזרת כלי עבודה או לפרק רכיבים פנימיים.

ודאו שכבל החשמל מנותק. הרימו בעדינות את המכסה העליון של המדפסת.

לפני שממשיכיםהמדפסת מנותקת והמכסה העליון פתוח.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 33, 15 / 4.1 / step 1; 1.3 Operational Safety

    בדיקת מקור: 2026-10-17

הוציאו את כרית האריזה וסגרו את המכסה

זהו באיור את כרית האריזה השחורה והמלבנית שבאזור מחסנית הטונר. הוציאו רק אותה כלפי מעלה וסגרו את המכסה העליון. אם אינכם בטוחים איזו כרית להוציא, עצרו ובחרו „לא הצלחתי”.

לפני שממשיכיםכרית האריזה הוצאה והמכסה העליון סגור.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 33, 34 / 4.1 / remove toner cartridge pad and close lid

    בדיקת מקור: 2026-10-17

פתחו את מגש הנייר הקדמי

פתחו כלפי מטה את המגש המתקפל שבחזית המדפסת. אין צורך לפתוח את המכסה העליון.

לפני שממשיכיםהמגש פתוח ונגיש.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 157 / 5.1.1 / step 1

    בדיקת מקור: 2026-10-17

התאימו את מובילי הנייר

לחצו והחליקו את מובילי הנייר למידה של הדפים שאתם טוענים. אל תערבבו גדלים באותה ערימה.

לפני שממשיכיםהמובילים מותאמים לגודל הדף.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 157, 158 / 5.1.1 / step 2

    בדיקת מקור: 2026-10-17

הניחו את הנייר כשהצד להדפסה למעלה

אווררו ויישרו ערימה של נייר רגיל. הכניסו אותה למגש כשהצד להדפסה פונה למעלה. ודאו שכל ארבע הפינות שטוחות.

לפני שממשיכיםהערימה ישרה, ובכיוון שמופיע בכותרת.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 158 / 5.1.1 / steps 3–4

    בדיקת מקור: 2026-10-17

בדקו את סימון המקסימום

ודאו שהערימה נמוכה מסימון קיבולת הנייר המרבית. הוציאו דפים אם היא עוברת אותו.

לפני שממשיכיםהנייר מתחת לסימון המקסימום; אין גדלים מעורבים.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 159 / 5.1.1 / maximum capacity warning

    בדיקת מקור: 2026-10-17

פתחו את תומך הפלט

הרימו או פתחו את תומך הנייר במגש הפלט העליון, כדי שהדפים המודפסים לא יחליקו החוצה.

לפני שממשיכיםתומך הפלט פתוח.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 159 / 5.1.1 / output tray

    בדיקת מקור: 2026-10-17

חברו לחשמל והפעילו

בעשן, חום חריג, ריח או רעש חריג — כבו, נתקו ופנו לשירות. אל תמשיכו לחיבור המחשב.

אחרי הוצאת כרית האריזה וטעינת הנייר, חברו את כבל החשמל שסופק למדפסת ולשקע מוארק. הפעילו את המתג שבגב המדפסת.

לפני שממשיכיםהמדפסת מופעלת ללא סימן חריג.

מקור ההנחיה
  • ASTA MFP1022NW — מדריך ההפעלה

    PDF 10, 15, 34, 35 / 1.1 Electrical Safety; 1.3; 4.1 / step 3

    בדיקת מקור: 2026-10-17
כל שלבי המדריך ומקורותיהם

הכנת המדפסת להפעלה ראשונה

לקריאה לפני ביצוע: ההנחיות מיועדות לדגם ASTA-MFP1022NW. אין לדלג על התנאים או על אזהרות הבטיחות.

לפני שמתחילים

  • מדפסת חדשה, מנותקת מהחשמל, על משטח יציב.
  • שקע מוארק תקין וכבל החשמל שסופק. אין להשתמש בכבל פגום.

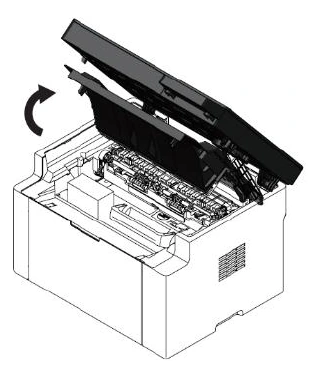

  1. כשהמדפסת מנותקת, פתחו את המכסה העליון

    השאירו את המדפסת מנותקת מהחשמל. אין לפתוח כיסוי בעזרת כלי עבודה או לפרק רכיבים פנימיים.

    ודאו שכבל החשמל מנותק. הרימו בעדינות את המכסה העליון של המדפסת.

    פתיחת המכסה העליון בהכנה הראשונה, רק כשהמדפסת מנותקת כפי שנדרש בפעולה.
    פתיחת המכסה העליון בהכנה הראשונה, רק כשהמדפסת מנותקת כפי שנדרש בפעולה.מדריך המשתמש המקורי · עמוד 33

    בדיקת השלמה: המדפסת מנותקת והמכסה העליון פתוח.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 33, 15 / 4.1 / step 1; 1.3 Operational Safety · 2026-10-17

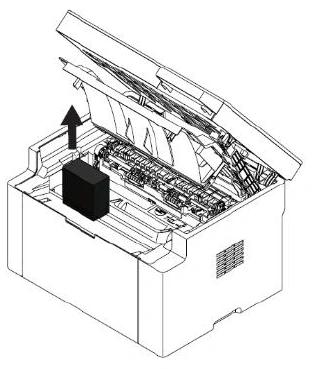

  2. הוציאו את כרית האריזה וסגרו את המכסה

    זהו באיור את כרית האריזה השחורה והמלבנית שבאזור מחסנית הטונר. הוציאו רק אותה כלפי מעלה וסגרו את המכסה העליון. אם אינכם בטוחים איזו כרית להוציא, עצרו ובחרו „לא הצלחתי”.

    כרית האריזה המסומנת באיור. הוציאו רק את פריט האריזה שמצוין בשלב הזה; אל תפרקו חלקים אחרים.
    כרית האריזה המסומנת באיור. הוציאו רק את פריט האריזה שמצוין בשלב הזה; אל תפרקו חלקים אחרים.מדריך המשתמש המקורי · עמוד 33

    בדיקת השלמה: כרית האריזה הוצאה והמכסה העליון סגור.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 33, 34 / 4.1 / remove toner cartridge pad and close lid · 2026-10-17

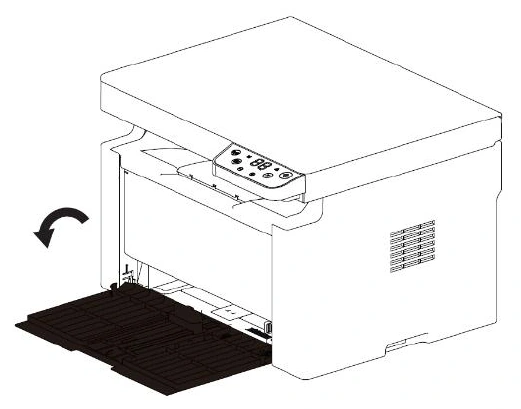

  3. פתחו את מגש הנייר הקדמי

    פתחו כלפי מטה את המגש המתקפל שבחזית המדפסת. אין צורך לפתוח את המכסה העליון.

    פתיחת מגש הנייר הקדמי בדגם המשולב.
    פתיחת מגש הנייר הקדמי בדגם המשולב.מדריך המשתמש המקורי · עמוד 157

    בדיקת השלמה: המגש פתוח ונגיש.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 157 / 5.1.1 / step 1 · 2026-10-17

  4. התאימו את מובילי הנייר

    לחצו והחליקו את מובילי הנייר למידה של הדפים שאתם טוענים. אל תערבבו גדלים באותה ערימה.

    מובילי הנייר במגש הקדמי. התאימו לגודל הדף בלי ללחוץ עליו בחוזקה.

    המכוונים: שני החצים מראים את כיווני התנועה של מובילי הנייר.

    מקור והקשר האיור

    מובילי הנייר במגש הקדמי. התאימו לגודל הדף בלי ללחוץ עליו בחוזקה.

    מדריך המשתמש המקורי · עמוד 158

    בדיקת השלמה: המובילים מותאמים לגודל הדף.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 157, 158 / 5.1.1 / step 2 · 2026-10-17

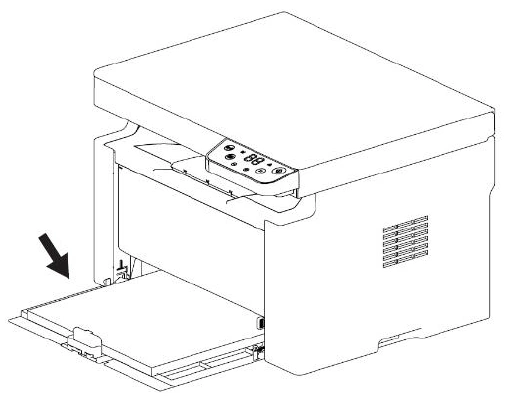

  5. הניחו את הנייר כשהצד להדפסה למעלה

    אווררו ויישרו ערימה של נייר רגיל. הכניסו אותה למגש כשהצד להדפסה פונה למעלה. ודאו שכל ארבע הפינות שטוחות.

    טעינת הנייר כשהצד להדפסה פונה למעלה. שמרו את הערמה שטוחה ומתחת לגבול המילוי.
    טעינת הנייר כשהצד להדפסה פונה למעלה. שמרו את הערמה שטוחה ומתחת לגבול המילוי.מדריך המשתמש המקורי · עמוד 158

    בדיקת השלמה: הערימה ישרה, ובכיוון שמופיע בכותרת.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 158 / 5.1.1 / steps 3–4 · 2026-10-17

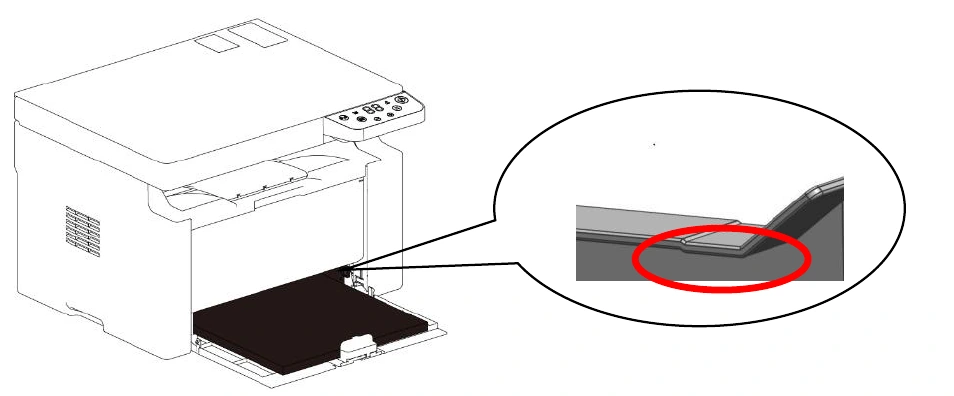

  6. בדקו את סימון המקסימום

    ודאו שהערימה נמוכה מסימון קיבולת הנייר המרבית. הוציאו דפים אם היא עוברת אותו.

    סימון קיבולת הנייר במגש הקדמי — השאירו את הערימה מתחת לסימון.
    סימון קיבולת הנייר במגש הקדמי — השאירו את הערימה מתחת לסימון.מדריך המשתמש המקורי · עמוד 159

    בדיקת השלמה: הנייר מתחת לסימון המקסימום; אין גדלים מעורבים.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 159 / 5.1.1 / maximum capacity warning · 2026-10-17

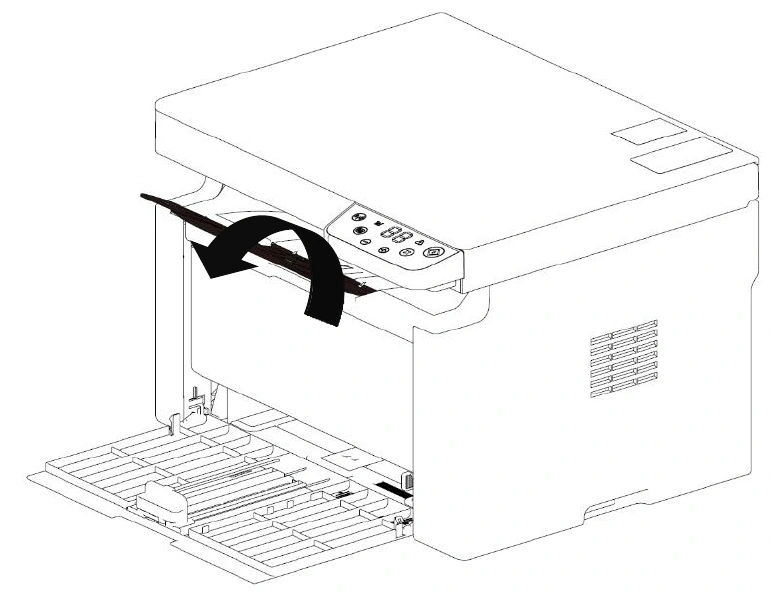

  7. פתחו את תומך הפלט

    הרימו או פתחו את תומך הנייר במגש הפלט העליון, כדי שהדפים המודפסים לא יחליקו החוצה.

    פתיחת תומך הנייר העליון בכיוון החץ שבמדריך.
    פתיחת תומך הנייר העליון בכיוון החץ שבמדריך.מדריך המשתמש המקורי · עמוד 160

    בדיקת השלמה: תומך הפלט פתוח.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 159 / 5.1.1 / output tray · 2026-10-17

  8. חברו לחשמל והפעילו

    בעשן, חום חריג, ריח או רעש חריג — כבו, נתקו ופנו לשירות. אל תמשיכו לחיבור המחשב.

    אחרי הוצאת כרית האריזה וטעינת הנייר, חברו את כבל החשמל שסופק למדפסת ולשקע מוארק. הפעילו את המתג שבגב המדפסת.

    באיור הימני החץ מצביע על מתג ההפעלה בגב המדפסת. האיור השמאלי מציג את חיבור כבל החשמל. סדר החיבור וההפעלה הוא לפי ההנחיה הכתובה.

    מתג ההפעלה: החץ מצביע על מתג ההפעלה שבגב המדפסת. באיור המלא המתג מופיע מימין וחיבור הכבל משמאל; סדר הפעולות הוא לפי ההנחיה הכתובה.

    מקור והקשר האיור

    באיור הימני החץ מצביע על מתג ההפעלה בגב המדפסת. האיור השמאלי מציג את חיבור כבל החשמל. סדר החיבור וההפעלה הוא לפי ההנחיה הכתובה.

    מדריך התמיכה בעברית · עמוד 6

    בדיקת השלמה: המדפסת מופעלת ללא סימן חריג.

    • ASTA MFP1022NW — מדריך ההפעלה · PDF 10, 15, 34, 35 / 1.1 Electrical Safety; 1.3; 4.1 / step 3 · 2026-10-17

אם פעולה אינה מתאימה לממשק שלכם או אינה מצליחה, עצרו. אפשר לחזור למסלול המודרך או להמשיך עם הצוות.
