הכנת המדפסת להפעלה ראשונה

לקריאה לפני ביצוע: ההנחיות מיועדות לדגם AS-MFP1030DNW. אין לדלג על התנאים או על אזהרות הבטיחות.

לפני שמתחילים

• הניחו את המדפסת החדשה על משטח יציב והשאירו אותה מנותקת מהחשמל. נחבר אותה לחשמל רק לאחר הסרת האריזה שבתוכה.
• בהמשך תוציאו את יחידת הטונר והתוף, כפי שמוצג באיורים. אין לפתוח כיסויים בעזרת כלי עבודה, לגעת במשטח התוף או להכניס יד לאזור התנור.
• אם אינכם מזהים את החלק שמופיע באיור, עצרו ופנו אלינו לפני שמוציאים אותו או מפעילים את המדפסת.

1. פתחו את הדלת הקדמית

   השאירו את המדפסת מנותקת מהחשמל. אם אינכם מזהים את הדלת שבאיור, עצרו ופנו אלינו. אין להשתמש בכלי עבודה.

   פתחו את הדלת הקדמית כפי שמוצג באיור. בשלב הבא נראה אילו חומרי אריזה להוציא.

   הגדלת התקריב והאיור המלא

   בדיקת השלמה: המדפסת אינה מחוברת לחשמל והדלת הקדמית פתוחה.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 13, 16 / 2.1 / step 1.1; operational and consumable safety · 2026-10-26

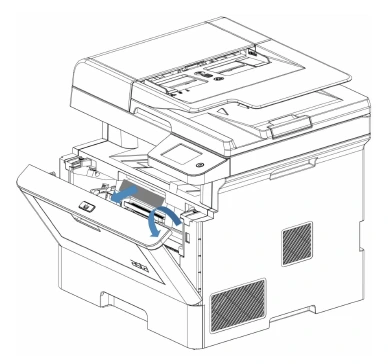

2. הוציאו את כרית האריזה ואת השקית לספיגת לחות

   כשהדלת הקדמית פתוחה והמדפסת מנותקת מהחשמל, הוציאו רק את כרית האריזה ואת השקית לספיגת לחות שמופיעות באיור. אם אינכם בטוחים מה להוציא, עצרו ופנו אלינו. אין למשוך חלק אחר או להשתמש בכלי עבודה.

   הגדלת האיור

   בדיקת השלמה: כרית האריזה והשקית לספיגת לחות הוצאו מהמדפסת.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22 / 2.1 / step 1.1 packaging before consumable removal · 2026-10-26

3. הוציאו את מכלול הטונר והתוף

   משכו החוצה את המכלול הנשלף כפי שמוצג באיור. אחזו בחלק האחיזה, בלי לגעת במשטח התוף.

   הגדלת התקריב והאיור המלא

   בדיקת השלמה: מכלול הטונר והתוף מחוץ למדפסת.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 16 / 2.1 / step 1.2; consumable safety · 2026-10-26

4. הפרידו את מחסנית הטונר מיחידת התוף

   הוציאו את מחסנית הטונר מתוך מסגרת התוף בכיוון המוצג באיור של הדגם. אין צורך לפרק את מסגרת התוף.

   הגדלת האיור

   בדיקת השלמה: מחסנית הטונר מופרדת ממסגרת התוף.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 201 / 2.1 / marking-strip warning; 10.1 step 4 identification only · 2026-10-26

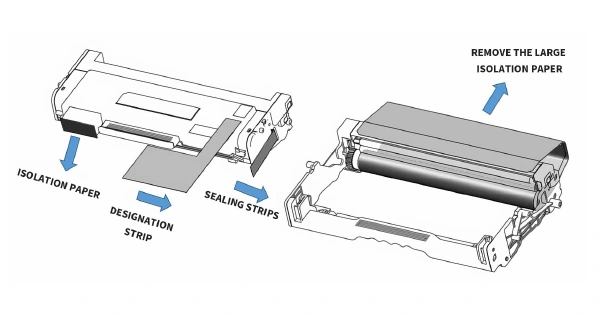

5. הסירו את רצועת הסימון

   זהו את רצועת הסימון על מחסנית הטונר לפי האיור והסירו אותה. המשיכו לפי הסדר: רצועת סימון, סרט אטימה, נייר קטן ולבסוף נייר גדול.

   הגדלת האיור

   בדיקת השלמה: רצועת הסימון הוסרה וזיהיתם את סרט האטימה לשלב הבא.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22 / 2.1 / marking strip, first removal · 2026-10-26

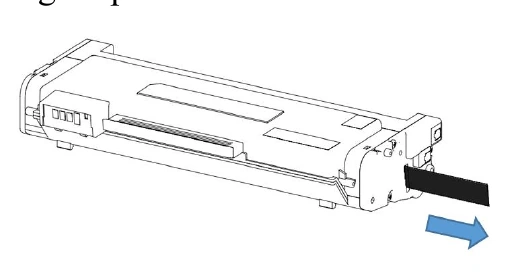

6. משכו את סרט האטימה

   אחרי רצועת הסימון, משכו החוצה את סרט האטימה של מחסנית הטונר בכיוון המוצג. אל תמשכו נייר הגנה אחר במקום הסרט.

   הגדלת האיור

   הגדלת האיור

   בדיקת השלמה: סרט האטימה הוסר.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 202 / 2.1 / sealing strip second; 10.1 step 7 direction · 2026-10-26

7. הסירו את נייר ההפרדה הקטן

   אחרי סרט האטימה, הסירו את נייר ההפרדה הקטן שעל מחסנית הטונר. השתמשו באיור לזיהויו; אין לנחש לפי גודל בלבד.

   הגדלת האיור

   בדיקת השלמה: נייר ההפרדה הקטן הוסר.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22 / 2.1 / small release paper after sealing strip · 2026-10-26

8. הסירו את נייר ההפרדה הגדול

   כעת הסירו את נייר ההפרדה הגדול המוצג על יחידת התוף. אל תגעו במשטח התוף החשוף.

   הגדלת האיור

   בדיקת השלמה: נייר ההפרדה הגדול הוסר בלי מגע במשטח התוף.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 16 / 2.1 / large release paper last; consumable safety · 2026-10-26

9. החזירו את הטונר למסגרת התוף

   החזירו את מחסנית הטונר למסגרת התוף עד שהיא יושבת וננעלת במקומה, כפי שמוצג באיור.

   הגדלת האיור

   בדיקת השלמה: מחסנית הטונר יושבת ונעולה במסגרת התוף.

   • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 202 / 2.1 / reassembly; 10.1 step 8 identification · 2026-10-26

10. החזירו את המכלול למדפסת

    החזירו את מכלול הטונר והתוף המורכב למקומו במדפסת.

    הגדלת האיור

    בדיקת השלמה: מכלול הטונר והתוף יושב במקומו.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 22, 203 / 2.1 / step 1.4; 10.1 step 9 identification · 2026-10-26

11. סגרו את הדלת הקדמית

    אחרי החזרת המכלול, סגרו את הדלת הקדמית.

    בדיקת השלמה: הדלת הקדמית סגורה.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 203 / 10.1 / step 10 closure · 2026-10-26

12. שלפו את מגש הנייר התחתון

    משכו את מגש הנייר התחתון החוצה במלואו. המסלול מתייחס למגש הזה, לא לחריץ ההזנה הידנית.

    הגדלת האיור

    בדיקת השלמה: המגש פתוח ונגיש.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 91 / 5.1.1 / step 1 · 2026-10-17

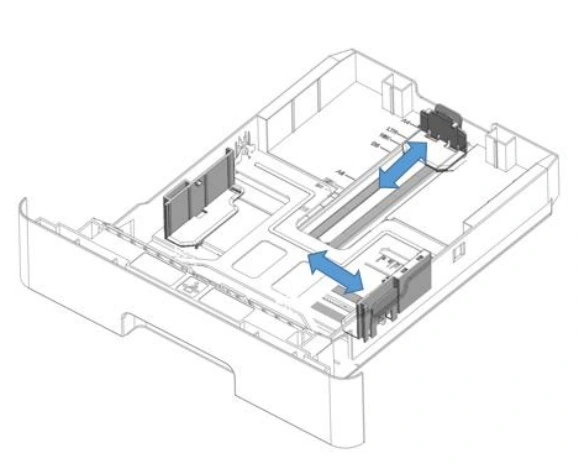

13. התאימו את מובילי הנייר

    לחצו והחליקו את מובילי הנייר למידה של הדפים שאתם טוענים. אל תערבבו גדלים באותה ערימה.

    הגדלת התקריב והאיור המלא

    בדיקת השלמה: המובילים מותאמים לגודל הדף.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 92 / 5.1.1 / step 2 · 2026-10-17

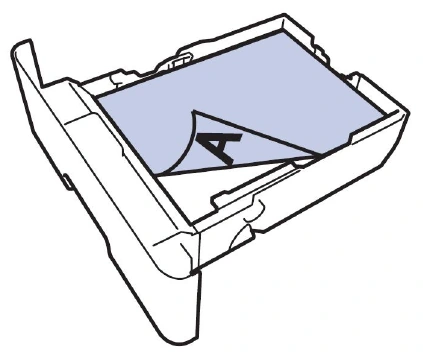

14. הניחו את הנייר כשהצד להדפסה למטה

    אווררו ויישרו ערימה של נייר רגיל. הכניסו אותה למגש כשהצד להדפסה פונה למטה.

    הגדלת האיור

    בדיקת השלמה: הערימה ישרה, ובכיוון שמופיע בכותרת.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 92 / 5.1.1 / steps 3–4 · 2026-10-17

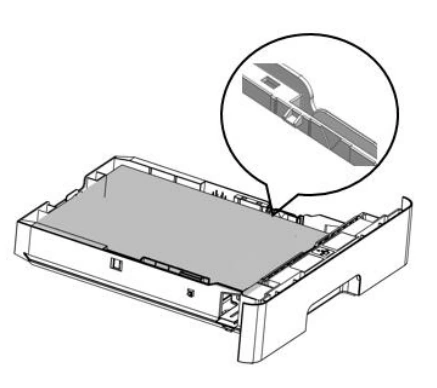

15. בדקו את סימון המקסימום

    ודאו שהערימה נמוכה מסימון קיבולת הנייר המרבית. הוציאו דפים אם היא עוברת אותו.

    הגדלת האיור

    בדיקת השלמה: הנייר מתחת לסימון המקסימום; אין גדלים מעורבים.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 93 / 5.1.1 / maximum capacity warning · 2026-10-17

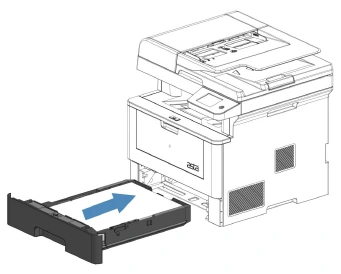

16. החזירו את המגש

    דחפו את מגש הנייר לאט עד שהוא נכנס במלואו למדפסת.

    הגדלת האיור

    בדיקת השלמה: המגש יושב במקומו עד הסוף.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 93 / 5.1.1 / step 6 · 2026-10-17

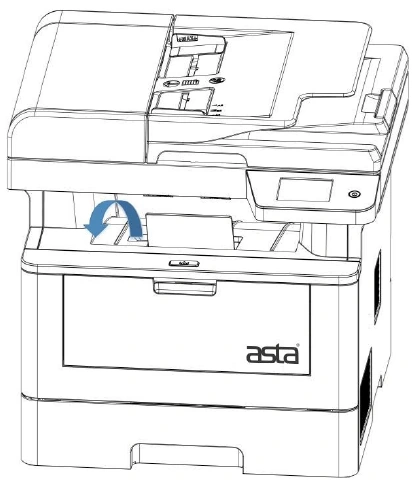

17. פתחו את תומך הפלט

    הרימו או פתחו את תומך הנייר במגש הפלט העליון, כדי שהדפים המודפסים לא יחליקו החוצה.

    הגדלת האיור

    בדיקת השלמה: תומך הפלט פתוח.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 93 / 5.1.1 / output tray · 2026-10-17

18. חברו את כבל החשמל והפעילו

    בריח, עשן, חום או רעש חריגים, כבו, נתקו ופנו לשירות. אין להמשיך בהתקנה.

    רק אחרי הסרת חומרי האריזה שבאיורים, החזרת יחידת הטונר והתוף, סגירת הדלת וטעינת הנייר, חברו את כבל החשמל שסופק לשקע מוארק והפעילו את מתג המדפסת.

    הגדלת האיור

    בדיקת השלמה: המדפסת נדלקה ללא סימן חריג. החיבור למחשב ובדיקת ההדפסה יבוצעו בנפרד.

    • AS-MFP1030DNW — מדריך ההפעלה · PDF 13, 23, 24 / 2.1 / step 3; electrical and operational safety · 2026-10-26

אם פעולה אינה מתאימה לממשק שלכם או אינה מצליחה, עצרו. אפשר לחזור למסלול המודרך או להמשיך עם הצוות.
